設(shè)備適用工藝涵蓋：

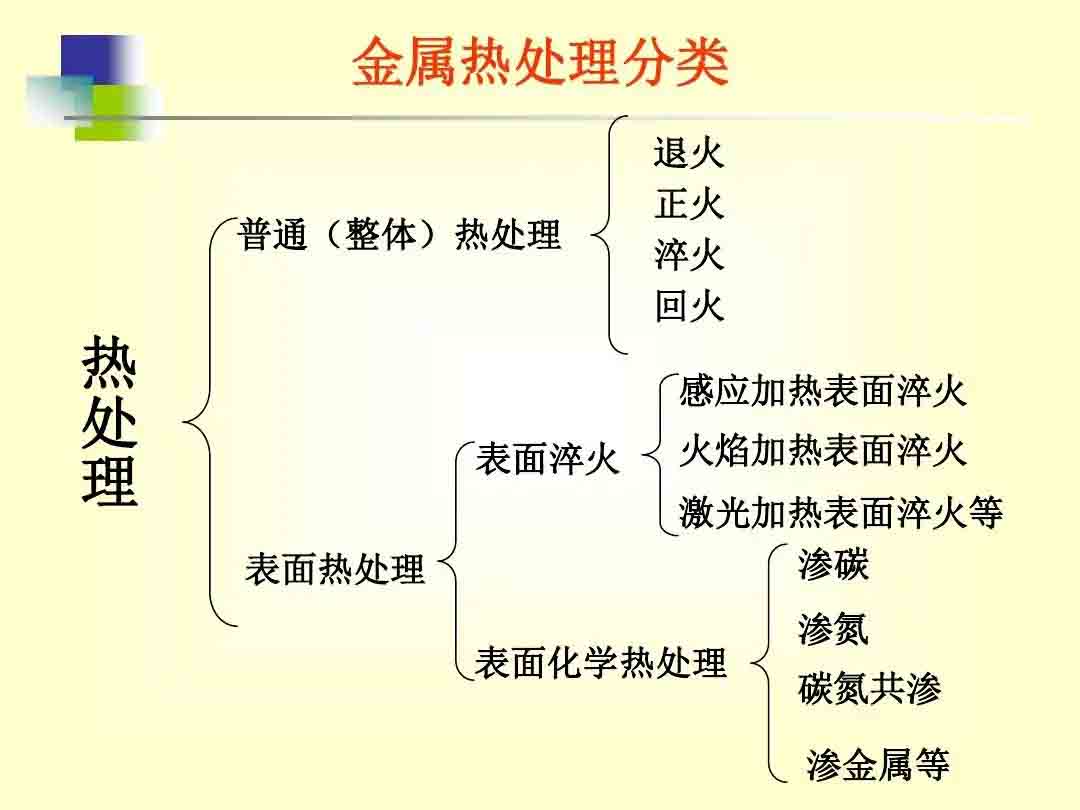

1． 正火：將鋼材或鋼件加熱到臨界點(diǎn)AC3或ACM以上的適當(dāng)溫度保持一定時(shí)間后在空氣中冷卻，得到珠光體類組織的熱處理工藝。2． 退火annealing：將亞共析鋼工件加熱至AC3以上20—40度，保溫一段時(shí)間后，隨爐緩慢冷卻（或埋在砂中或石灰中冷卻）至500度以下在空氣中冷卻的熱處理工藝。3． 固溶熱處理：將合金加熱至高溫單相區(qū)恒溫保持，使過(guò)剩相充分溶解到固溶體中，然后快速冷卻，以得到過(guò)飽和固溶體的熱處理工藝。4． 時(shí)效：合金經(jīng)固溶熱處理或冷塑性形變后，在室溫放置或稍高于室溫保持時(shí)，其性能隨時(shí)間而變化的現(xiàn)象。5．固溶處理：使合金中各種相充分溶解，強(qiáng)化固溶體并提高韌性及抗蝕性能，消除應(yīng)力與軟化，以便繼續(xù)加工成型。6． 時(shí)效處理：在強(qiáng)化相析出的溫度加熱并保溫，使強(qiáng)化相沉淀析出，得以硬化，提高強(qiáng)度。7． 淬火：將鋼奧氏體化后以適當(dāng)?shù)睦鋮s速度冷卻，使工件在橫截面內(nèi)全部或一定的范圍內(nèi)發(fā)生馬氏體等不穩(wěn)定組織結(jié)構(gòu)轉(zhuǎn)變的熱處理工藝。8． 回火：將經(jīng)過(guò)淬火的工件加熱到臨界點(diǎn)AC1以下的適當(dāng)溫度保持一定時(shí)間，隨后用符合要求的方法冷卻，以獲得所需要的組織和性能的熱處理工藝。9． 鋼的碳氮共滲：碳氮共滲是向鋼的表層同時(shí)滲入碳和氮的過(guò)程。習(xí)慣上碳氮共滲又稱為氰化，以中溫氣體碳氮共滲和低溫氣體碳氮共滲（即氣體軟氮化）應(yīng)用較為廣泛。中溫氣體碳氮共滲的主要目的是提高鋼的硬度，耐磨性和疲勞強(qiáng)度。低溫氣體碳氮共滲以滲氮為主，其主要目的是提高鋼的耐磨性和抗咬合性。10． 調(diào)質(zhì)處理（quenching and tempering）：一般習(xí)慣將淬火加高溫回火相結(jié)合的熱處理稱為調(diào)質(zhì)處理。調(diào)質(zhì)處理廣泛應(yīng)用于各種重要的結(jié)構(gòu)零件，特別是那些在交變負(fù)荷下工作的連桿、螺栓、齒輪及軸類等。調(diào)質(zhì)處理后得到回火索氏體組織，它的機(jī)械性能均比相同硬度的正火索氏體組織更優(yōu)。它的硬度取決于高溫回火溫度并與鋼的回火穩(wěn)定性和工件截面尺寸有關(guān)，一般在HB200—350之間。

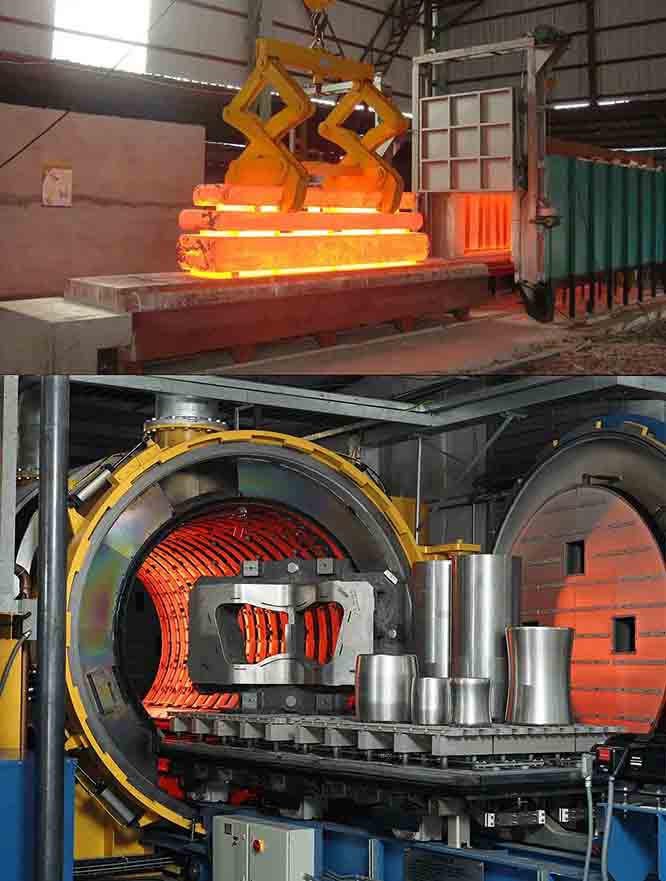

真空熱處理是真空技術(shù)與熱處理技術(shù)相結(jié)合的新型熱處理技術(shù)，真空熱處理所處的真空環(huán)境指的是低于一個(gè)大氣壓的氣氛環(huán)境，包括低真空、中等真空、高真空和超高真空，真空熱處理實(shí)際也屬于氣氛控制熱處理。真空熱處理是指熱處理工藝的全部和部分在真空狀態(tài)下進(jìn)行的，熱處理質(zhì)量大大提高。與常規(guī)熱處理相比，真空熱處理的同時(shí)，可實(shí)現(xiàn)無(wú)氧化、無(wú)脫碳、無(wú)滲碳，可去掉工件表面的磷屑，并有脫脂除氣等作用，從而達(dá)到表面光亮凈化的效果。
（1）真空熱處理的優(yōu)越性。真空熱處理是和可控氣氛并駕齊驅(qū)的應(yīng)用面很廣的無(wú)氧化熱處理技術(shù)，也是當(dāng)前熱處理生產(chǎn)技術(shù)先進(jìn)程度的主要標(biāo)志之一。真空熱處理不僅可實(shí)現(xiàn)鋼件的無(wú)氧化、無(wú)脫碳，而且還可以實(shí)現(xiàn)生產(chǎn)的無(wú)污染和工件的少畸變，因而它還屬于清潔和精密生產(chǎn)技術(shù)范疇。它已成為工模具生產(chǎn)中不可替代的先進(jìn)技術(shù)。
（2）真空熱處理工藝。工件畸變小是真空熱處理的一個(gè)非常重要的優(yōu)點(diǎn)。據(jù)國(guó)內(nèi)外經(jīng)驗(yàn)，工件真空熱處理的畸變量?jī)H為鹽浴加熱淬火的三分之一。研究各種材料、不同復(fù)雜程度零件的真空加熱方式和各種冷卻條件下的畸變規(guī)律，并用計(jì)算機(jī)加以模擬，對(duì)于推廣真空熱處理技術(shù)具有重要意義。真空加熱、常壓或高壓氣冷淬火時(shí)氣流均勻性對(duì)零件淬硬效果和質(zhì)量分散度有很大影響。采用計(jì)算機(jī)模擬手段研究爐中氣流循環(huán)規(guī)律，對(duì)于改進(jìn)爐子結(jié)構(gòu)變具有重要意義。真空滲碳是實(shí)現(xiàn)高溫滲碳的最可能的方式。但在高溫下長(zhǎng)時(shí)間加熱會(huì)使大多數(shù)鋼種的奧氏體晶粒度長(zhǎng)得很大，對(duì)于具體鋼材高溫滲碳，重新加熱淬火對(duì)材料和工件性能的影響規(guī)律加以研究，對(duì)優(yōu)化真空滲碳、冷卻、加熱淬火工藝和設(shè)備是很有必要的。近幾年，國(guó)際上有研究開發(fā)使用氣體燃料的燃燒式真空爐的動(dòng)向。在真空爐中采用氣體燃料加熱的困難太多，雖然有節(jié)約能源的說(shuō)法，但不一定是一個(gè)重要的發(fā)展方向。
（3）真空熱處理爐?，F(xiàn)代真空熱處理爐是指可施行元件的真空加熱，然后在油中淬火或在常壓和加壓氣體中淬火的冷壁式爐子。研究開發(fā)這種類型的設(shè)備是一項(xiàng)綜合性強(qiáng)、跨學(xué)科、牽涉到很多科技領(lǐng)域的工作。
